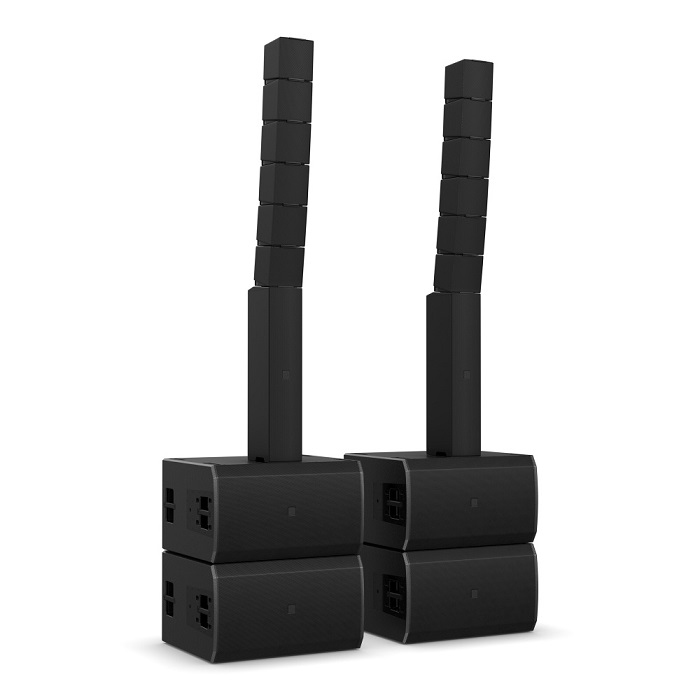

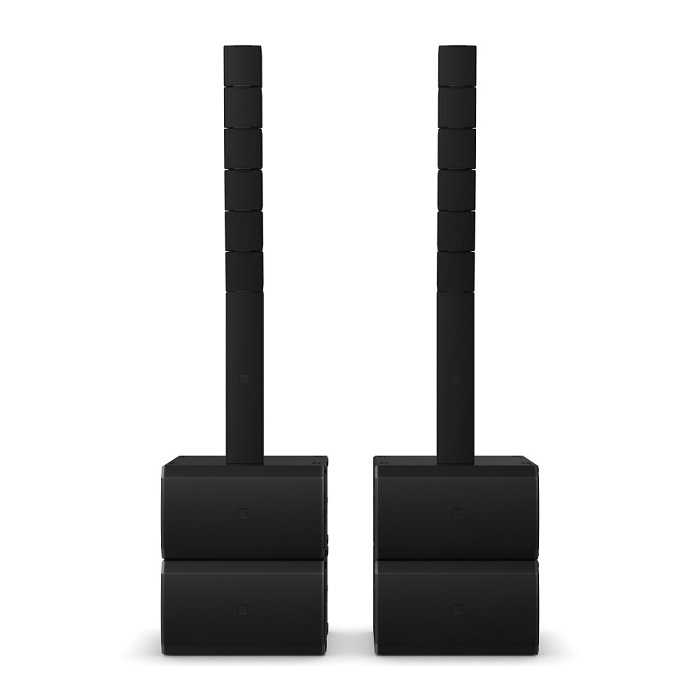

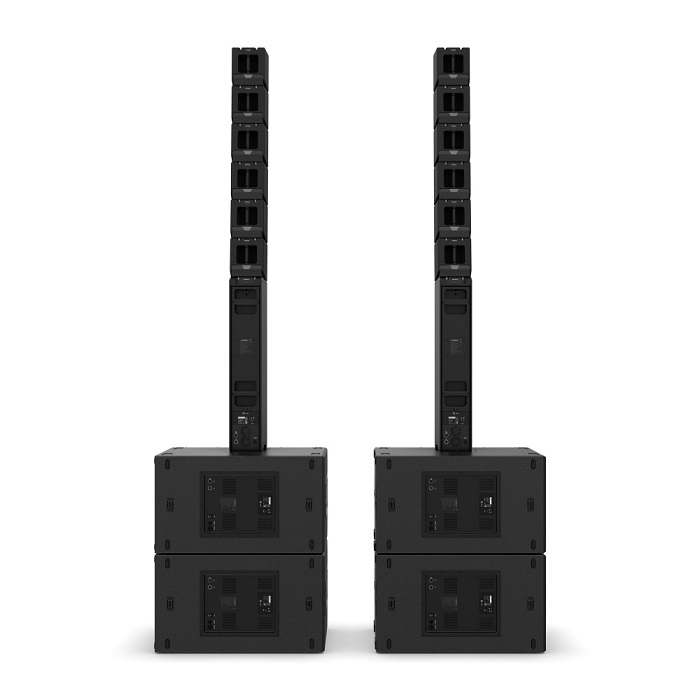

LD SYSTEMS MAILA L Compact Line Array Systeem 15 kW
Als ground stack systeem zet MAILA L met zijn flexibiliteit nieuwe maatstaven. Aangedreven door een totaal vermogen van 15 kW, combineert MAILA L verschillende akoestische concepten tot een unieke oplossing voor geluidsversterking: bandpass-subwoofer met cardioïde functie, kolomelement met geïntegreerde DSP-versterker en coaxiale satelliet met line array-functionaliteit.
De MAILA L is gebaseerd op vier 2,5 kW 2x15'' high-performance subwoofers (MAILA SUB) in bandpass-ontwerp, die met hun nieuw ontwikkelde SysCore® DSP een massieve en krachtige basbasis leveren. Bovenop de dubbele subwoofers bevindt zich de MAILA COL full-range kolommodule, die naast de 4x 6,5''-woofers voor een uitgebreid laag-middenbereik ook een 4-kanaals DSP-versterker (2,5 kW) met SysCore® bevat DSP voedt de MAILA SAT-satellieten via de kabelloze SmartLink+®-rails.
Op elk COL-kolomelement zijn zes MAILA SAT-satellieten gemonteerd in een elegante aluminium behuizing uit één stuk. Gebaseerd op Advanced WaveAhead®-technologie, heeft elke SAT vijf 1'' tweeters die voor een 6,5'' midrange driver zijn geplaatst en storingsvrij zijn gekoppeld via de SonicGuide® (twee gecombineerde waveguides). Bovendien zorgt het geïntegreerde passieve membraan, ondanks de compacte afmetingen van de satelliet, voor een uitgebreide punch-down tot 100 Hz. Het resultaat is een klassiek line array-verspreidingspatroon met een indrukwekkende worp dankzij de hoogte van de grondstapelopstelling van meer dan 3 meter.

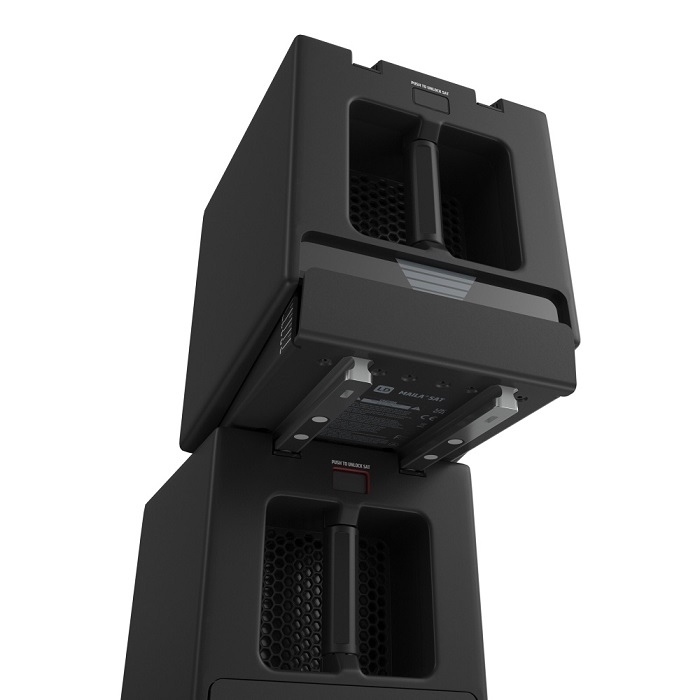

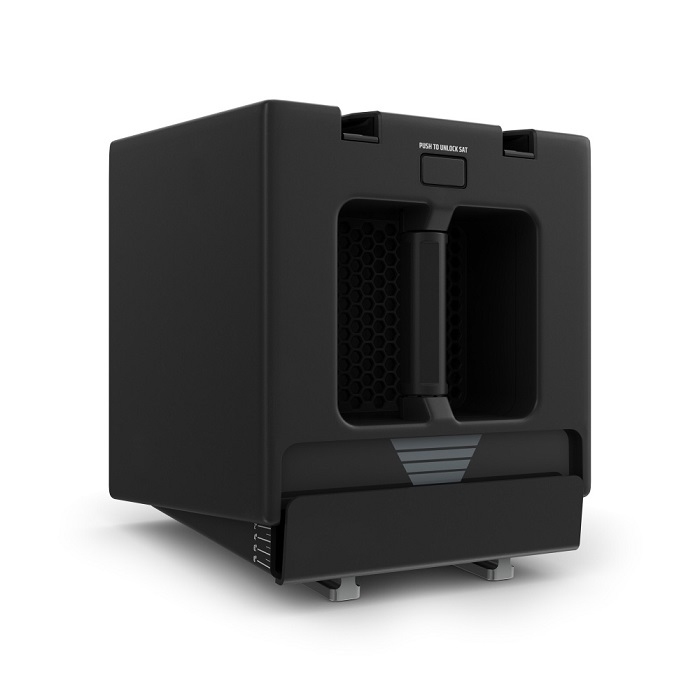

Op de achterkant van de behuizing van elke MAILA SAT bevindt zich een draaibare hendel die een baanbrekende innovatie verbergt: via het gepatenteerde EasySplay®-mechanisme kunnen gebruikers de helling van elke individuele satelliet continu aanpassen van 0° tot 8°, letterlijk in een oogwenk . De hoek kan met slechts één hand worden aangepast, zelfs onder belasting. Zo biedt elk MAILA-systeem een uniek flexibel concept om de geluidsdekking op elk moment aan te passen aan elke geluidsversterkingssituatie.
MAILA is niet slechts "één" product, maar een schaalbaar geluidsversterkingssysteem dat nieuwe normen stelt in zijn diversiteit en flexibiliteit. Indien nodig kan de MAILA COL-zuilmodule tot acht MAILA SAT's aansturen en maakt naast de ground stack-variant ook gevlogen configuraties mogelijk met subwoofers die in verschillende opstelling op de vloer worden geplaatst. Zo bestrijkt MAILA L middelgrote festivalpodia en clubs net zo moeiteloos en nauwkeurig als conferenties en lezingen in het kader van bedrijfsevenementen.
Direct op het apparaat of via de gratis MAILA-app (iPadOS) kan elk MAILA-systeem snel, eenvoudig en gedetailleerd worden aangepast en draadloos worden voorzien van software-updates. Op basis van de geïntegreerde LogoLink® Wireless Connection zijn reikwijdtes tot 30 meter onder praktijkomstandigheden geen probleem voor MAILA. Eenmaal verbonden, herkent de app automatisch de beschikbare MAILA-componenten en kan het systeem snel en eenvoudig worden ingesteld - inclusief berekening van de SAT-hoeken - in de aanloop naar een evenement. Het hoogtepunt: de draadloze antennes zijn onzichtbaar geïntegreerd in de LD-logo's (LogoLink®).
Met MAILA presenteert LD Systems een nieuw geluidsversterkingsconcept waarmee gebruikers zich niet aan één systeem hoeven te binden. MAILA heeft vele gezichten.
Levering omvat: 4x MAILA SUB-subwoofer, 2x MAILA COL-zuil, 12x MAILA SAT-satelliet, 1x MAILA FC1, 2x MAILA FC2, 4x MAILA SUB CB, 4x MAILA SUB-pc, 6x stroomkabel.
Specificaties:
- General
- Components: 12 x MAILA SAT, 2 x MAILA COL, 4 x MAILA SUB

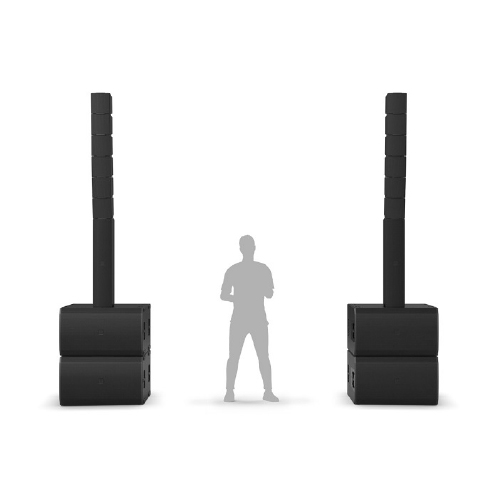

- Total Height: 3370mm (Horizontal subwoofer)
- Dispersion (H x V): 100° x Curvature dependent

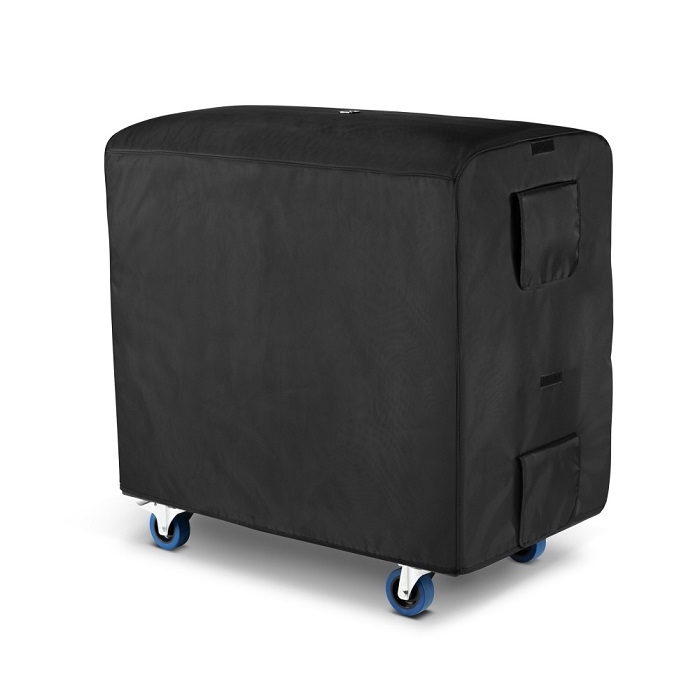

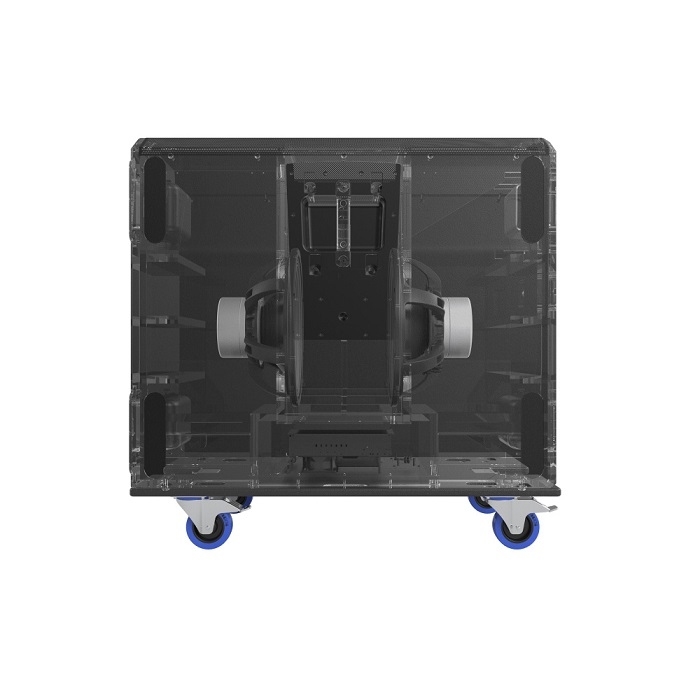

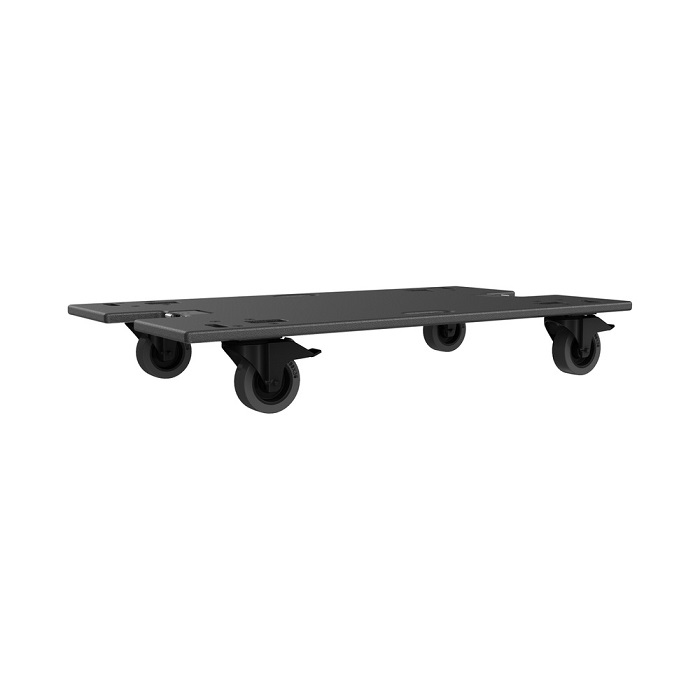

- Accessories (included): 1 x MAILA FC1, 2 x MAILA FC2, 4 x MAILA SUB CB, 4 x MAILA SUB PC, 6 x power cable
- System Power (RMS): 15000 W
- Frequency response (-6dB): 34 Hz - 20 kHz
- Weight: 482,8 kg
- LD Systems MAILA SAT Passive Array Satellite Speaker
- Midrange size: 5 x 1" Titanium Dome Tweeter
- Woofer dimensions: 1 x 6.5 "
- Woofer magnet: Neodymium
- Woofer brand: Custom-made
- Load rating (AES): 175 W / 50 W
- Woofer voice coil: 1.8 "
- Dispersion (H x V): 100° x 8° Nominal Directivity
- Woofer voice coil (mm): 45 mm
- Frequency response (-6dB): 100 Hz - 20000 Hz
- Max. SPL Peak (Pink noise): 129.1 dB (fullspace @1m, Crest factor 4)
- Max. SPL Peak (Sine burst): 128.2 dB (fullspace @1m, 10% THD)
- Speaker connections: SmartLink+®
- Max. SPL Average (Sine burst): 115 dB (100 Hz - 10 kHz, fullspace @1m, 10% THD)
- Housing material: Die-cast aluminium
- Controls: EasySplay® angle adjustment
- Cabinet surface: Powder-coated
- Handles: 1
- Width: 205 mm
- Height: 234 mm
- Depth: 226 mm
- Weight: 7,65 kg

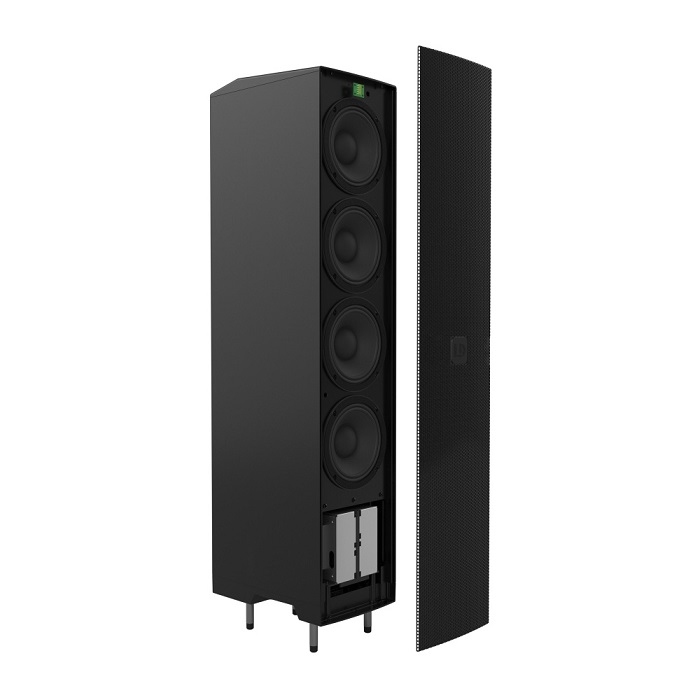

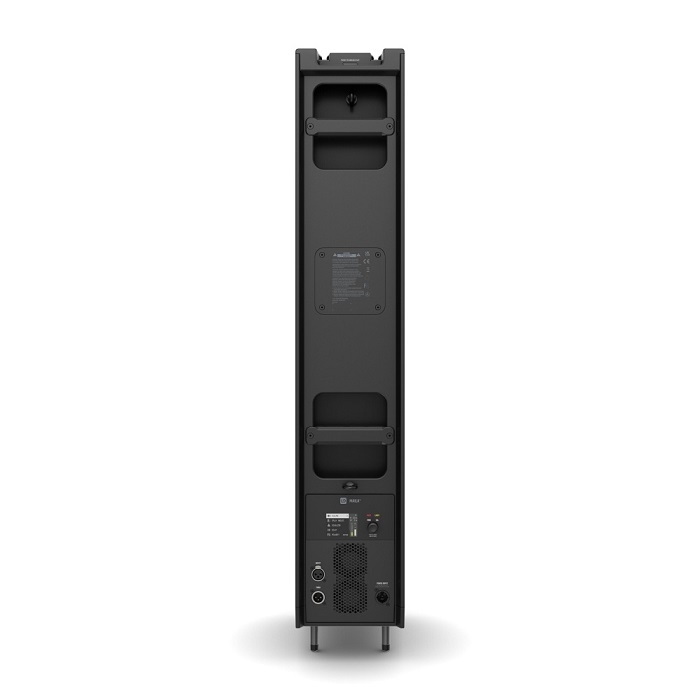

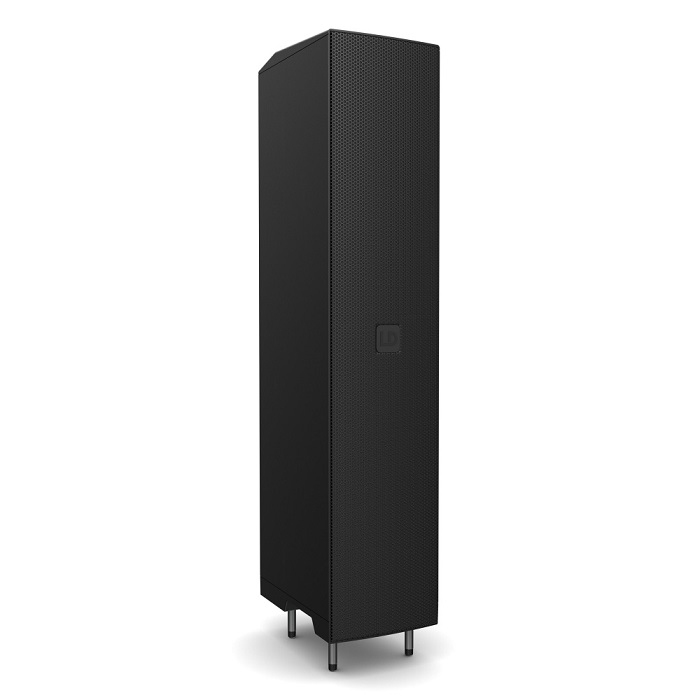

- LD Systems MAILA COL 4 x 6.5" Powered Column Speaker + Power Amplifier for up to eight Satellites
- Low/mid Woofer dimensions: 4 x 6.5 "
- Woofer dimensions (mm): 16.51 mm
- Woofer magnet: Neodymium
- Woofer brand: Custom-made
- Woofer voice coil: 2 "
- Woofer voice coil (mm): 50 mm
- Amplifier: Class D
- System Power (RMS): 2500 W
- Frequency response (-6dB): 105 Hz - 500 Hz
- Max. SPL Peak (Pink noise): 130 dB (fullspace @1m, Crest factor 4)
- Max. SPL Peak (Sine burst): 125.4 dB (fullspace @1m, 10% THD)
- Max. SPL Average (Sine burst): 122 dB (100 Hz - 2 kHz, fullspace @1m, 10% THD)
- Protection circuits: limiter, over-current, thermal overload
- Input impedance: 20000 Ohm(s)
- Controls: Rotary/push encoder
- Indicators: Indication LED, LC display, Limit, Power, Protect, Signal
- Line inputs: 1
- Line input connectors: XLR
- Line outputs: 1
- Line output connectors: XLR
- Speaker output connections: SmartLink+®
- Wireless Connectivity: LogoLink® for App Control
- Operating voltage: SMPS
- Power consumption (max.): 800 W
- Operating voltage: 100 V AC - 240 V AC, 50 - 60 Hz
- Operating Temperature: 0 - 40 °C
- Relative Humidity: < 80 %, not condensing
- Cabinet material: Die-cast aluminium
- Cabinet surface: Powder-coated
- Cabinet construction: Bass Reflex
- Mounting: 3 x M10, 4 x Pin, EasyMount+®
- Handles: 2
- Width: 205 mm
- Height: 1028 mm
- Depth: 354 mm
- Weight: 36,195 kg
- DSP characteristics:
- Bit depth AD/DA converter: 24 bit
- Sampling frequency: 48 kHz

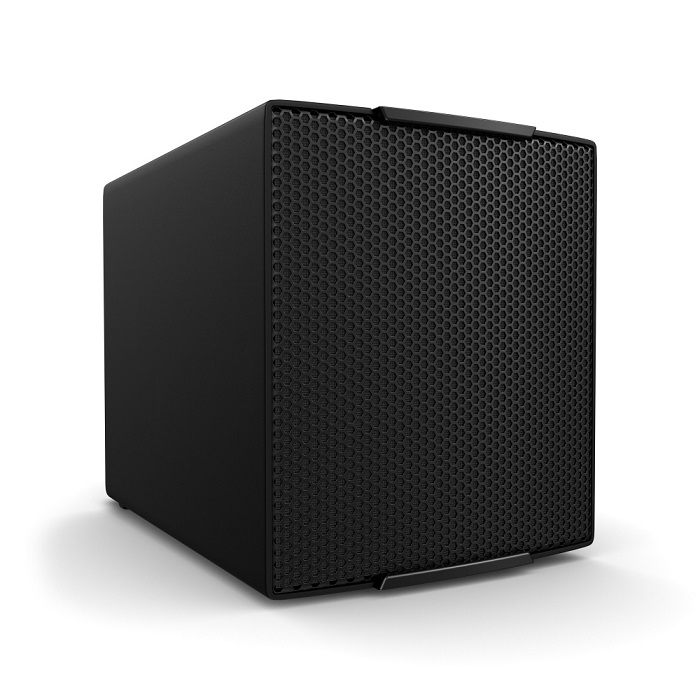

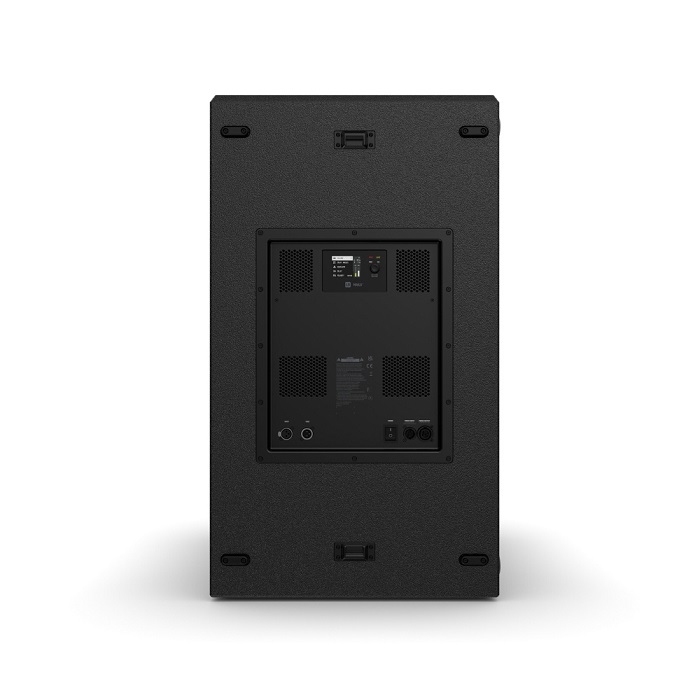

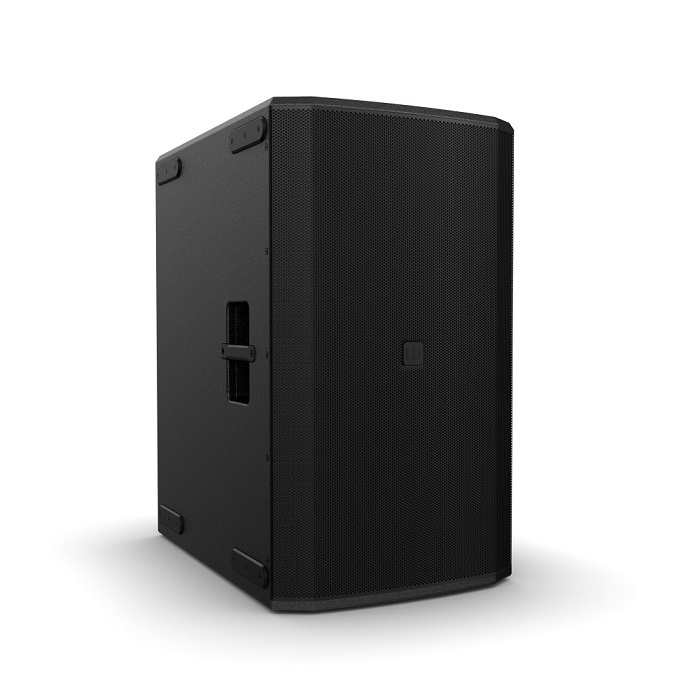

- LD Systems MAILA SUB 2 x 15" Powered Bandpass PA Subwoofer
- Low/mid Woofer dimensions: 2 x 15 "
- Woofer dimensions (mm): 2 x 381 mm
- Woofer magnet: Neodymium
- Woofer brand: Custom-made
- Woofer voice coil: 4 "
- Woofer voice coil (mm): 100 mm
- Amplifier: Class D
- System Power (RMS): 2500 W
- Frequency response (-6dB): 33 Hz - Preset
- Max. SPL Peak (Pink noise): 131 dB (fullspace @1m, Crest factor 4)
- Max. SPL Peak (Sine burst): 127.4 dB (fullspace @1m, 10% THD)
- Max. SPL Average (Sine burst): 126 dB (50 Hz - 120 Hz, fullspace @1m, 10% THD)
- Protection circuits: limiter, over-current, thermal overload
- Input impedance: 20000 Ohm(s)
- Controls: On / off switch, Rotary/push encoder
- Indicators: Indication LED, LC display, Limit, Power, Protect, Signal
- Line inputs: 1
- Line input connectors: XLR
- Line outputs: 1
- Line output connectors: XLR
- Wireless Connectivity: LogoLink® for App Control
- Operating voltage: SMPS
- Power consumption (max.): 1300 W
- Operating voltage: 100 V - 240 V AC / 50 - 60 Hz
- Operating Temperature: 0 - 40 °C
- Relative Humidity: < 80 %, not condensing
- Cabinet material: 18 mm Birch Plywood
- Cabinet surface: Polyurea
- Cabinet construction: Quarter Wave Horn Bandpass
- Handles: 6
- Width: 540 mm
- Height: 934 mm
- Depth: 803 mm
- Weight: 89,8 kg
- DSP characteristics:
- Bit depth AD/DA converter: 24 bit
- Sampling frequency: 48 kHz
